製品の説明

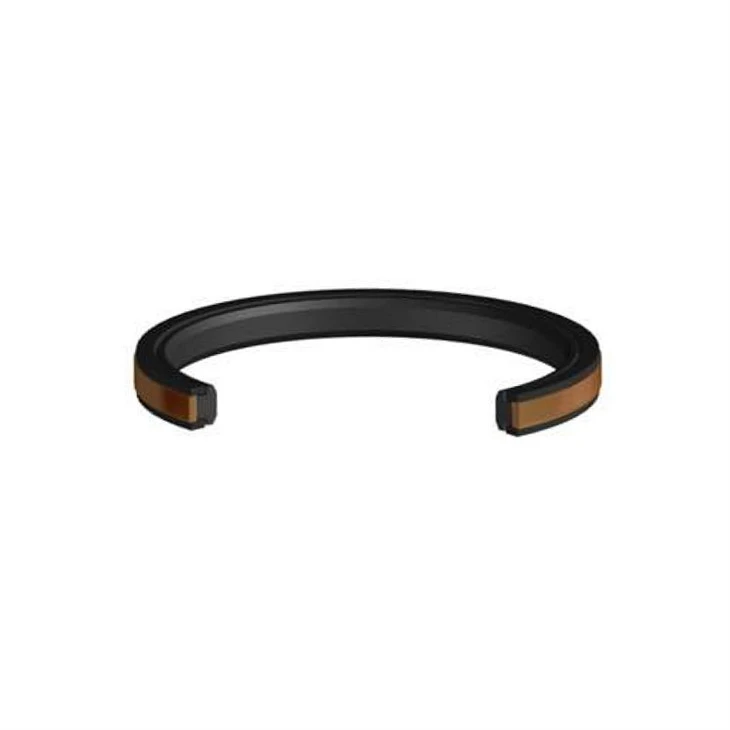

K735コンパクト二重演技ピストンシール
利点：
friction摩擦が少ない
☆高圧能力
☆耐用年数の長い寿命
☆多くの労働条件に合わせて、さまざまな材料オプションの範囲
K735は、単一のピストン向けに設計されたコンパクトな二重駆動ピストンシールアセンブリであり、低気圧から中程度から頑丈なアプリケーションに適しています。
アセンブリは、自己-潤滑剤で構成されており、摩耗-耐性ブロンズ塗りつけまたはガラス/MOS2充填PTFEキャップリングで構成されています。さらに、シールに優れたサポートとエネルギーを提供するNBRエネルギーによってロードされ、さまざまな条件下で最適に機能するようにします。
さらに、二重駆動のピストンシールには、両側で優れたサポートを提供し、エネルギーとキャップリングの汚染を防ぐ熱可塑性分割アンチ-押出リングが付属しています。この機能により、アセンブリには清潔で破片がないことが保証され、その耐久性と寿命が向上します。
K735ピストンシールは、さまざまな機器で使用されるように設計されており、特にアースモービングやその他のオフ-高速道路機器で使用するのに適しています。このピストンシールは、最適なシステム機能と長い-用語操作を確保するのに役立つ信頼性の高いリーク-無料のパフォーマンスを提供できます。
生産プロセス：
技術的な詳細
| 動作条件 | メトリック | インチ |
| 最高速度 | 1.5m/秒 | 4.5 ft/sec |
| 温度範囲 | -40度+120度 | -40度f +250度f |
| 最大圧力 | 500bar* | 7500 p.s.i.* |
| 最大押しギャップ | 図は、最小ロッドØと最大クリアランスØを使用して、片側のすべての最大許容ギャップを示しています。 | |||
| プレッシャーバー | 160 | 250 | 400 | 500 |
| 最大ギャップmm | 1.0 | 0.8 | 0.6 | 0.5 |
| 圧力psi | 2400 | 3750 | 6000 | 7500 |
| 最大ギャップ | 0.040 | 0.030 | 0.024 | 0.020 |
| 表面の粗さ | μmra | μmrt | μincla | μINRMS |
| 動的シーリングフェイスØd1 | 0.1＜＞0.4 | 4マックス | 4＜＞16 | 5＜＞18 |
| 静的シーリングフェイスØd1 | 1.6マックス | 10 max | 63マックス | 70マックス |
| 静的ハウジング面l1 | 3.2マックス | 16マックス | 125マックス | 140 max |
| シャンファー＆ラジア | ||||
| S MM以下または等しい溝セクション | 7.0 | 7.5 | 11.5 | 14.0 |
| Min Chamfer C mm | 4.0 | 5.0 | 7.0 | 8.0 |
| マックスフィレットラッドr1mm | 0.8 | 0.8 | 0.8 | 0.8 |
| groveセクションはs以下 | 0.187 | 0.240 | 0.365 | 0.470 |
| MIN CHAMFER C IN | 0.160 | 0.200 | 0.250 | 0.280 |
| マックスフィラーラッドr1で | 0.016 | 0.016 | 0.032 | 0.032 |
| 公差 | øD1 | ød1 | L1 |
| mm |
H9 |
+0 -0.2 |
+0.2 -0 |
| で |
H9 |
*以下を参照してください |
+0.01 -0 |
| øD1で |
3.000以下 |
4.500以下 |
＞4.500 |
| ød1tol |
+0 -0.002 |
+0 -0.003 |
+0 -0.004 |
|
ФD1 |
Фd1 |
L1 |
パート番号 |
ФD1 |
Фd1 |
L1 |
パート番号 |
|
50 |
36 |
9.0 |
7350500 |
165 |
142 |
16.0 |
7351650 |
|
60 |
46 |
9.0 |
7350600 |
170 |
147 |
16.0 |
7351700 |
|
63 |
48 |
11.0 |
7350630 |
175 |
152 |
16.0 |
7351750 |
|
65 |
50 |
11.0 |
7350650 |
180 |
157 |
16.0 |
7351800 |
|
70 |
55 |
11.0 |
7350700 |
185 |
162 |
16.0 |
7351850 |
|
75 |
60 |
11.0 |
7350750 |
190 |
167 |
16.0 |
7351900 |
|
80 |
65 |
11.0 |
7350800 |
200 |
177 |
16.0 |
7352000 |
|
85 |
70 |
11.0 |
7350850 |
210 |
187 |
16.0 |
7352100 |
|
90 |
75 |
11.0 |
7350900 |
215 |
192 |
16.0 |
7352150 |
|
95 |
80 |
11.0 |
7350950 |
220 |
197 |
16.0 |
7352200 |
|
100 |
85 |
12.5 |
7351000 |
225 |
202 |
16.0 |
7352250 |
|
105 |
90 |
12.5 |
7351050 |
230 |
207 |
16.0 |
7352300 |
|
110 |
95 |
12.5 |
7351100 |
240 |
217 |
16.0 |
7352400 |
|
115 |
100 |
12.5 |
7351150 |
250 |
222 |
17.5 |
7352500 |
|
120 |
105 |
12.5 |
7351200 |
260 |
232 |
17.5 |
7352600 |
|
125 |
102 |
16.0 |
7351250 |
270 |
242 |
17.5 |
7352700 |
|
130 |
107 |
16.0 |
7351300 |
280 |
252 |
17.5 |
7352800 |
|
135 |
112 |
16.0 |
7351350 |
290 |
262 |
17.5 |
7352900 |
|
140 |
117 |
16.0 |
7351400 |
300 |
272 |
17.5 |
7353000 |
|
145 |
122 |
16.0 |
7351450 |
320 |
292 |
17.5 |
7353200 |
|
150 |
127 |
16.0 |
7351500 |
330 |
302 |
17.5 |
7353300 |
|
160 |
137 |
16.0 |
7351600 |
350 |
322 |
17.5 |
7353500 |
|
|
|
|
|
400 |
372 |
17.5 |
7354000 |
