油圧ロッドシールのサプライヤーとして、動的シーリングパフォーマンスに影響を与える要因を理解することが重要です。このブログ投稿では、これらのシールが動的な条件下でどれだけうまく機能するかを決定する重要な要素を掘り下げ、業界での広範な体験を利用します。
材料特性
油圧ロッドシールの材料の選択は、動的シーリングパフォーマンスに影響を与える最も基本的な要因の1つです。さまざまな材料には、さまざまな動作条件に耐える能力に大きな影響を与える可能性のあるユニークな特性があります。
エラストマーは、優れた弾力性とシーリング能力のために、油圧ロッドシールに一般的に使用されます。たとえば、ニトリルゴム（NBR）は、オイル、燃料、摩耗に対する耐性が良好なため、人気のある選択肢です。ただし、そのパフォーマンスは温度の影響を受ける可能性があります。高温では、NBRは弾力性が失われる可能性があり、シーリングの有効性が低下します。一方、フルオロエラストマー（FKM）は、優れた耐熱性を提供し、高温用途に適しています。彼らは、高温で物理的特性を維持し、信頼できるシーリングパフォーマンスを確保することができます。
ポリウレタン（PU）は、油圧ロッドシールで広く使用されているもう1つの材料です。高い耐摩耗性と良好な弾力性を組み合わせて、ロッドが頻繁に動きや摩擦の影響を受けるアプリケーションに最適です。ただし、ポリウレタンは特定の化学物質や液体に敏感である可能性があり、時間の経過とともに腫れや分解を引き起こす可能性があり、最終的にシーリング性能に影響を与えます。
ロッドの表面仕上げ
ロッドの表面仕上げは、油圧ロッドシールの動的シーリング性能に直接影響を与えます。滑らかなロッドの表面は、シールとロッドの間の摩擦と摩耗を減らすために不可欠です。粗い表面は、シールに過度の擦り傷を引き起こす可能性があり、早期故障につながる可能性があります。
RA（粗さプロファイルの算術平均偏差）値は、ロッドの表面粗さを測定するためによく使用されます。ほとんどの油圧ロッドシールには、0.2〜0.8マイクロメートルの範囲のRA値が推奨されます。このレベルの滑らかさでは、シールはロッド表面と良好な接触を行い、漏れを防ぎ、効率的なシーリングを確保することができます。表面が滑らかすぎる場合、シールとロッドの間の潤滑剤フィルムが薄すぎて、摩擦の増加とシールに潜在的な損傷をもたらす可能性があります。逆に、粗い表面は潤滑剤フィルムを壊す可能性があり、液体がシールを通り過ぎることができます。
流体特性
システムで使用される油圧液の特性も、油圧ロッドシールの動的シーリング性能に影響を与える重要な要因です。液体の粘度は、シールとロッドの間に安定した潤滑剤膜を維持する上で重要な役割を果たします。粘度が低すぎる液体は、十分な潤滑剤膜を形成できず、摩擦と摩耗の増加につながる場合があります。一方、粘度が非常に高い液体は、シールの動きに対する耐性を高め、ロッドの動きに適応する能力を低下させ、漏れを引き起こす可能性があります。
油圧液の化学組成は、シールの性能にも影響を与える可能性があります。一部の液体には、シール材料と反応できる添加物または汚染物質が含まれている場合があります。たとえば、酸性またはアルカリ性の液体は、特にこれらの化学物質に耐性がない場合、シールの腐食や分解を引き起こす可能性があります。さらに、液体に固体粒子または破片が存在すると、シールに摩耗を引き起こし、早期故障につながる可能性があります。
動作圧力
動作圧力は、油圧ロッドシールの動的シーリング性能に影響を与える重要な要因です。より高い圧力では、液体の漏れを防ぐために、より大きな強度と回復力を持つためにシールが必要です。圧力が増加すると、シールは変形して圧力に適応できる必要があり、ロッドに対してしっかりとシールを維持します。
低い圧力では、シールは弾性特性のみに頼ってシールを実現できる場合があります。ただし、圧力が上昇すると、液体が発揮する力に耐えるには、シール材料がより硬くなる必要がある場合があります。一部のシールは、高圧アプリケーションを処理するための追加のサポートまたは強化を提供するように設計されています。例えば、ロッドとピストンシールシーリング機能を強化するためのバックアップリングなどの機能を備えた高圧条件下で実行するように特別に設計されています。
温度
温度は、油圧ロッドシールの動的シーリング性能に影響を与える可能性のあるもう1つの重要な要因です。極端な温度は、シール材料の物理的および化学的特性に大きな影響を与える可能性があります。

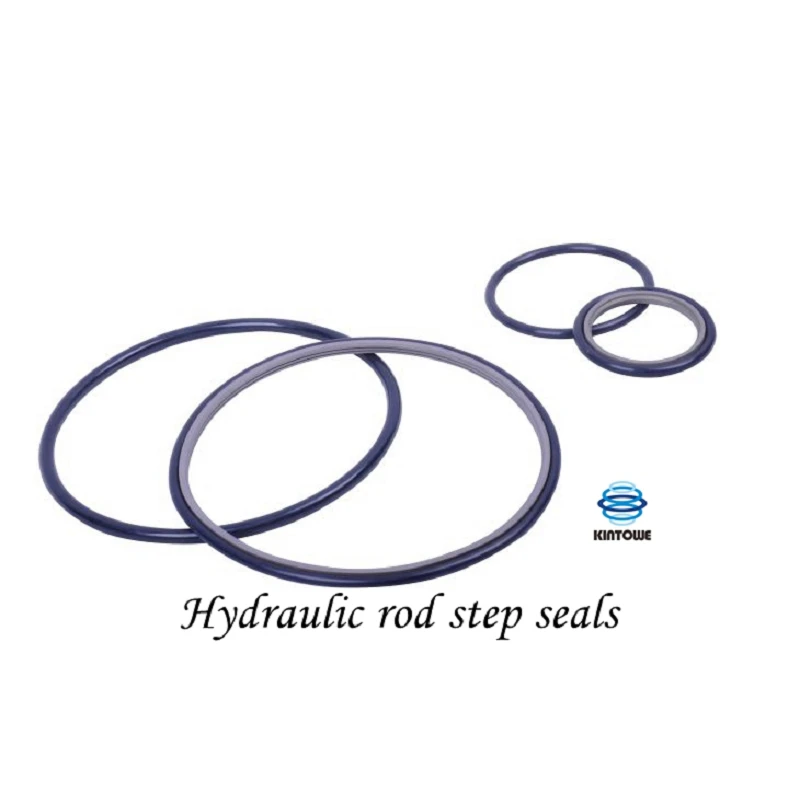

高温では、シール材料が弾力性を柔らかくしたり失ったりして、膨張または変形させる可能性があります。これは、シールがもはやロッドに対する緊密なフィット感を維持できなくなったため、漏れが増加する可能性があります。などのいくつかのシール油圧ロッドステップシール、高い温度環境に耐えるように設計されており、高温下でもシーリング性能を維持できます。
低温も問題になる可能性があります。シール材料は脆くなり、低温での柔軟性を失う可能性があり、ひび割れや破損しやすくなります。これにより、即時の漏れとシーリングシステムの故障が発生する可能性があります。したがって、油圧システムの動作温度範囲に適したシール材料を選択することが不可欠です。
シールデザイン
油圧ロッドシールの設計は、動的シーリングパフォーマンスを決定する重要な要素です。さまざまなアプリケーションの特定の要件を満たすために、さまざまなシールデザインが利用可能です。
シングル - リップシールのデザインはシンプルで、要求の少ないアプリケーションで使用されることがよくあります。それらは、液体漏れに対する基本的なシーリングを提供し、比較的安価です。ただし、高圧または高速アプリケーションには適していない場合があります。一方、ダブルリップまたはマルチリップシールは、シーリングパフォーマンスを強化します。追加の唇は、液体の漏れや汚染に対するより良い保護を提供するだけでなく、圧力と動きに対する耐性の増加をもたらすことができます。
などのいくつかのシールピストンとロッドシール、動的シーリングパフォーマンスを向上させるために、特別なジオメトリまたは機能を備えて設計されています。たとえば、一部のシールには、さまざまな動作条件下でロッド表面との接触を改善できるテーパーリップデザインがあります。他の人は構築したかもしれません - 押し出しを防ぐため、または高い圧力に対する追加のサポートを提供するための機能。
インストールとメンテナンス
油圧ロッドシールの適切な設置とメンテナンスは、最適な動的シーリングパフォーマンスを確保するために不可欠です。設置中に、シールがロッド上に正しく配置され、プロセス中に損傷していないことを確認するために注意する必要があります。誤った設置は、不整合を引き起こす可能性があり、それがシールでの摩耗が不均一になり、早期故障につながる可能性があります。
定期的なメンテナンスも重要です。これには、液体レベルと品質のチェック、ロッドの表面の摩耗と損傷の検査、定期的にシールの交換が含まれます。時間が経つにつれて、シールは通常の摩耗や裂傷を経験する可能性があり、そのパフォーマンスは低下する可能性があります。定期的なメンテナンスを実行することにより、潜在的な問題は、重大な問題につながる前に特定および対処できます。
結論
結論として、油圧ロッドシールの動的シーリング性能は、材料特性、ロッドの表面仕上げ、流体特性、動作圧力、温度、シールの設計、設置とメンテナンスなど、さまざまな要因の影響を受けます。油圧ロッドシールのサプライヤーとして、私たちはこれらの要因の重要性を理解し、お客様の特定の要件を満たすことができる高品質のシールを提供することに取り組んでいます。
幅広い範囲を提供していますロッドとピストンシール、油圧ロッドステップシール、 そしてピストンとロッドシールさまざまな動作条件の下で実行するように設計されています。油圧ロッドシールを必要としている場合、またはそのパフォーマンスについてご質問がある場合は、詳細についてはご連絡ください。特定の要件について説明してください。私たちの専門家チームは、アプリケーションに最適なシーリングソリューションを見つけるのを支援する準備ができています。
参照
- Heinz Scheweによる「シーリングテクノロジーハンドブック」。
- さまざまな業界の専門家による「油圧シール：設計およびエンジニアリングガイド」。
- 「Fluid Power Technology」の教科書と研究論文。
